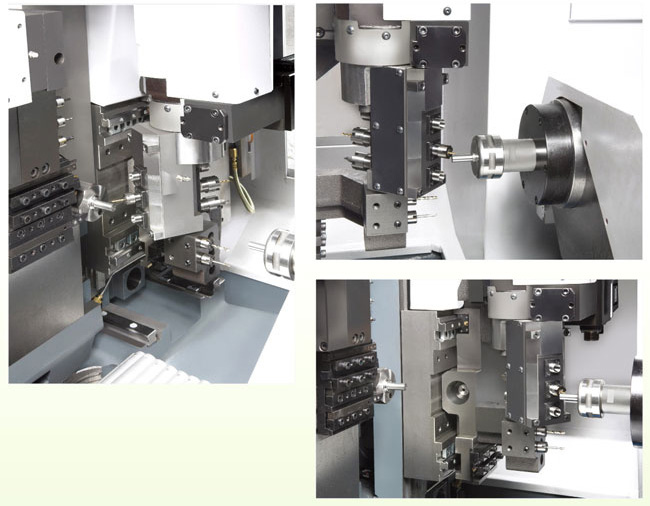

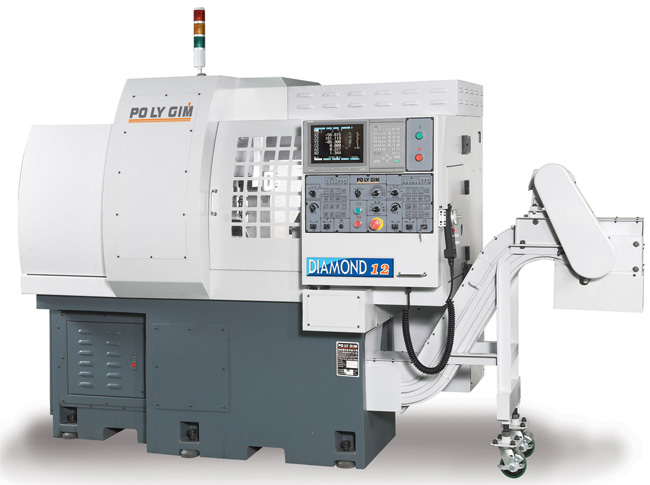

POLYGIM CNC av 'Swiss' typ: Diamond CSL 12-2Y och 16-2Y CSL Serien kan bearbeta stänger från 12 till 42 mm beroende på modell och kan ha upp till 10 axlar att arbeta med. Denna modell tar stänger upp till 12 mm. Bland dess unika funktioner finns bl.a. dubbla Y axlar och 6 stycken fullt programmerbara (Med 360 graders rotation) verktyg som kan bearbeta material i både huvudspindeln och subspindeln. Maskinen kan även bestyckas med spindelförlängning för att bearbeta med spänntång istället för styrbussning. (Kortsvarvning. Ger kortare restbitar) |
| Specifikationer - Diamond CSL 16-2Y | Y1 | Y2 |
| Arbetsområde | ||
| Max diameter på material | Ø17mm | |
| Max längd på matieral som ska bearbetas | 150mm | |
| Max borrstorlek | Ø10mm | |
| Max gängstorlek | M8 | |

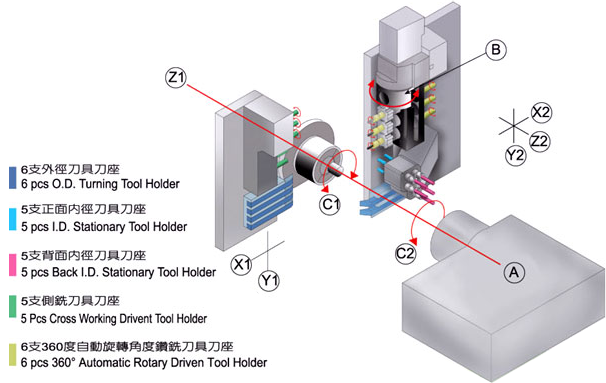

| Verktyg | ||
| Antal utvändiga svarv verktyg | 4 | 2 |
| Mått, utvändiga hållare | □10x10x100 | □10x10x100 |
| Antal invändiga verktyg | 5 | 5 |
| Mått, invändiga verktyg | 10mm (ER16) | 10mm (ER16) |
| Tvärsittande verktyg, drivna | 5 | |
| Mått, tvärgående verktyg | 10mm (ER16) | |
| Varvtal, drivna verktyg | 200-6000rpm | |
| Antal 360° roterande, drivna verktyg | 6 | |
| Mått på 360° drivna verktyg | 10mm (ER16) x 3 7mm (ER11) x 3 |
|
| Varvtal, 360° drivna verktyg | 200-6000rpm | |
| Spindel | ||
| Spindelgenomgång | Ø17mm | |
| Varvtal, spindel | 200-12,000rpm | |
| Sub-spindeln | ||
| Sub-spindel genomgång | Ø17mm | |
| Varvtal, sub-spindel | 200-12,000rpm | |
| Max längd för 'front ejection', utstick | 80mm | |
| Max längd för bearbetning | 50mm | |
| Max borrdiameter | Ø10mm | |
| Max gängdiameter | M8 | |
| Snabbmatning | ||
| A axel | 30m/min | |
| X1, Z1 axel | 30m/min | |
| Y1 axel | 30m/min | |
| X2, Y2, Z2 axel | 30m/min | |
| Motorer | ||
| Huvudspindeln | 1.75kw | |
| Sub-spindeln | 1.75kw | |
| Y1, Y2 axel | 1.0kw | 1.0kw |
| A, X1, X2, Z1, Z2 axel | 0.75kw | 0.75kw |
| B axel | 0.4kw | |
| Drivna verktyg | 0.4kw | |
| Kylmedelspump | 0.18kw | |
| Smörjning | 25w | |
| Maskinens mått | ||
| Centrumhöjd | 1050mm | 1050mm |
| Vikt | 2680kg | 2680kg |
| Maskinens mått | 2500 x 1200 x 1800mm | 2500 x 1200 x 1800mm |
| Tryckluft | ||
| Lufttryck | 5kg/cm | 5kg/cm |
| Lufttillförsel | 10L/min | 10L/min |
|
Standardtillbehör Huvudspindel |
Tillval 5 st tvärgående hållare för drivna verktyg
|
|
Allmän film om Polygim Diamond CSL serien
