Nyheter från Hintze

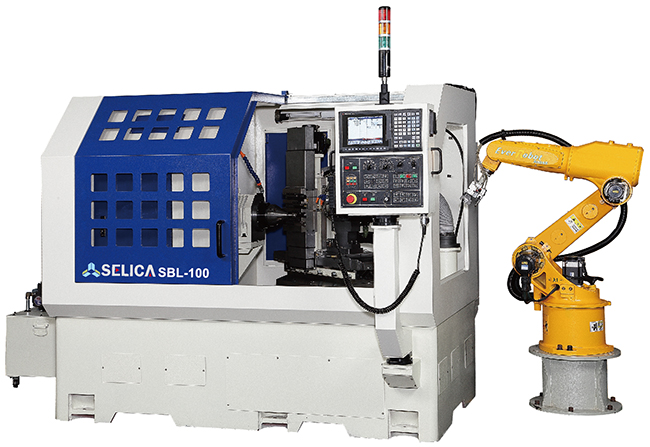

| Selica SBL-100 - Med Mitsubishi styrsystem och robotintegrering! Rundsvarv med fokus på tillverkning av fordons och medicinska detaljer. Hela verktygsrevolvern står på egen axel och kan rotera. På så sätt kan maskinen tillverka runda detaljer med rundhet som slår konventionella svarvar. Kan fås med en mängd olika optioner, som t.ex. stångmagasin för kontinuerlig produktion och robotintegrering! Se nedan för demonstrationsfilm och broschyr. |
|
|
|
Selica SBL100 Informationsblad
| Polygim Multi 25/32 Världsnyhet direkt från mässan TIMTOS i Taiwan! Den optimala ersättaren för kurvautomater. Med 6 st slider ovanför spindeln som möjligör ingrepp med upp till 4 st verktyg samtidigt. Finns i flera utföranden. |
| Specifikationer | Enhet | Multi 25 | Multi 25-S | Multi 32 | Multi 32-S |
| Max stångdiameter | mm | 26 | 26 | 36 | 36 |
| Max stånglängd | mm | Bardia x 3 | Bardia x 3 | Bardia x 3 | Bardia x 3 |
| Max tvärmatning, X | mm | 170 | 170 | 170 | 170 |
| Max längsgående matning, Z | mm | 150 | 150 | 150 | 150 |
| Spindelgenomgång | mm | 34 | 34 | 44 | 44 |
| Max stångdia från magasin | mm | 26 | 26 | 36 | 36 |
| Typ av spänntång | 161E | 161E | 171E | 171E | |
| Spindelmotor | 3.7KW/5HP | 3.7KW/5HP | 3.7KW/5HP | 3.7kW/5HP | |
| Varvtalsområde | rpm | 100 - 5000 | 100 - 5000 | 100 - 5000 | 100 - 5000 |
| Snabbmatning, X Z | m/min | 15 | 15 | 15 | 15 |
| Minsta rörelse | mm | 0.001 | 0.001 | 0.001 | 0.001 |
| Verktygsstorlek, stålhållare | mm | 16 x16 | 16 x 16 | 16 x 16 | 16 x 16 |
| Max verktygsstorlek, borr | mm dia | 20 | 20 | 20 | 20 |
| Axelmotorer, X1 Z1 Z2 Z3 A2 | 0.75 KW | 0.75 KW | 0.75 KW | 0.75 KW | |
| Axelmotorer, X2 Y2 X3 | 0.4 KW | 0.4 KW | 0.4 KW | 0.4 KW | |
| Antal multi-spindel verktyg | st | 3 | 6 | 3 | 6 |
| Kylmedelspump | 1/4 HP | 1/4 HP | 1/4 HP | 1/4 HP | |
| Maskinmått | mm | 1665 x 1362 x 1530 | Samma | Samma | Samma |
| Maskinvikt | kg | 1220 | 1320 | 1250 | 1360 |
| Standardtillbehör Modell 20, spännhylschuck 161E Modell 36, spännhylschuck 171E Arbetslampa Verktygslåda Kylmedelspump Maskinfötter Verktygshållare, borr etc Bussningar för verktygshållare, 6 8 10 12 16. 2 st per storlek. |
Tillval 8-positioners servostyrd revolver Sub-spindel. 4 KW / 5.4 HP Detaljfångare Detaljtransportband Spåntransportör Spåntråg |
| 5-axlig CNC fräsmaskin från Taiwanesiska L&W. Mycket robust byggd 5-axligt bearbetningscenter med B och C axel. Linjära skalor på alla 5 axlar, 12.000 rpm direktdriven spindel med högt vridmoment. Kommer som standard med ISO40 kona, verktygsmagasin med 32 platser av kedjetyp och Hedenhain iTNC530 kontrollsystem. Kan konfigureras med en mängd olika tillval. Maskinen går även att få med Fanuc eller Siemens kontroll. OBS! 'Matchmaker' är L&Ws märke som huvudsakligen marknadsförs i England. |
Klicka här för mer information, inkl. specifikationer, standardutrustning och tillbehör.
| Nya Oscar One snabbhylschucksystem från Italienska Unilock! Kompatibel med Hainbuch originalspännhylsor. Tillgänglig med spindelgenomgång från 52 mm och ända upp till 100 mm. Prisexempel: CNC-svarv Biglia 465Y Huvud (ASA6) + Subspindel (ASA5) Intropris 49.000:- Systemet erbjuder följande fördelar: |
| Starkt grepp om arbetsstycket | Märkbar reducering av vibrationer |
| Bättre toleranser än vanliga DIN tabellen | Möjlighet att spänna fast rått material (Valsade, smidda och gjutna stål) |
| Minimal vikt och kompakt konstruktion | Snabbväxelsystem, med hylsor i steg om 1 mm |
| L&W Machine Tools grundandes 1953 i Taiwan och har sedan dess växt och blivit en av Taiwans främsta tillverkare av industriella produktionsmaskiner. Deras huvudserie av industriella maskiner heter Cyclone och i den serien finner ni allt från vertikala och horisontella fleropar, bearbetningscenter med dubbla kolumner, horisontella och vertikala svarar till snedbäddssvarvar. Maskinerna sträcker sig ifrån 1000mm till 2000mm mellan spindel och dubb i Cyclone FB18/21/25 serien och från 1700mm till 6200mm mella spindel och dubb i Cyclone FB51 serien av svarvar. Deras utbud av fräsar sträcker sig ifrån normalstora fleropar som passar i mindre verkstäder, ända upp till bearbetningscenter på hela 67 ton, med arbetsområde i X på 6150mm! För mer information om L&Ws olika serier av maskiner och rekommendationer, maila eller ring! |
