Rundslipning på enkelt sätt

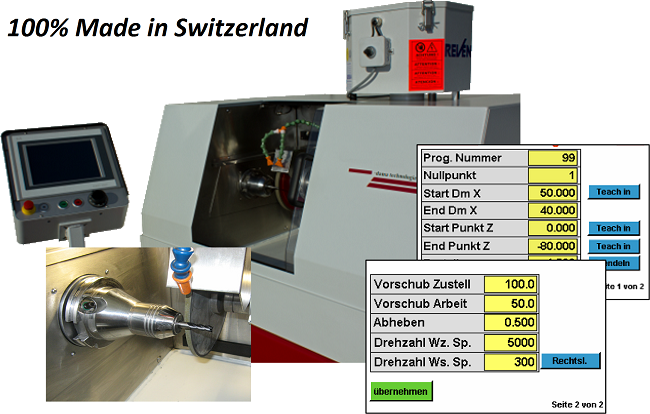

Easy Shape är vår nyutvecklade serie slipmaskiner för rund och polygonslipning. Maskinen används för att slipa hårdmetall, keramiska material, glas etc med en diameter från 0.5 och ända upp till 100 mm. Spindeln för arbetsstycket har ISO50 infästning vilket ger en enkel och många möjligheter av uppspänning. Dialogprogrammering används för att snabbt och enkelt komma igång med slipning oavsett hur komplicerat arbetet är.
- ”Teach-in” för att enkelt slipa en angiven diameter över en specifik längd.
- ”Peal-slipning” för att slipa hårdmetallämnen till verktyg.
- ”Polygonslipning” för enkel slipning av stycken som inte är runda.
Efter dialogprogrammeringen visas enbart den slutgiltiga formen. Alla steg för att nå dit beräknas automatiskt. Specialprogram finns på begäran.
Maskinens fundament har betongpolymerstativ som hjälper att stå emot vibrationer. Högprecisions rullstyrningar garanterar hög styvhet och stadig rörelse. X och Z-axeln drivs av kulskruv och servomotorer.
Maskinen kan köra program helt automatiskt eller steg för steg i manuella läget och MDI. För arbetsstyckets spindeldocka finns motor med högt vridmoment som tillval. Med det här tillvalet (C-axel) kan även 2-d polygoner som t.ex. dynor, stansar och kammar slipas. För ännu högre precisions rekommenderas optiska glasskalor.
Specifikationer
Maskinens längd 1350 mm
Maskinens längd m. panel 1600 mm
Maskinens bredd 1100 mm
Maskinens bredd m . panel 1500 mm
Maskinens höjd 1500 mm
Maskinens höjd m. dammutblås 1800 mm
Arbetshöjd 1250 mm
Maskinens vikt 1400 kg
Elkrav 3 x 400 V, 50hz, 3L +N + PE
Backup-säkring 16A
Slipdiameter 0 – 120 mm (Med slipskiva på ø200 mm)
Precision ±0.01
Max längd på arbetsstycke 400 mm
Diamantverktyg, min – max ø150 - 225 mm
Spindelvarvtal, slipskiva 1000 – 6000 varv/min, steglöst
Motoreffekt 2.2 kW
Matning, X 150 mm
Max matningshastighet i X 5000 mm/min
Spindelvarvtal, arbetsstycke 50 – 350 rpm/min, steglöst
Matning, Z 250 mm
Max matningshastighet i Z 0 – 5000 mm/min
Utblås, munstyckets diameter ø100 mm
Central smörjenhet
Färg RAL 7035
