| AMStech AW-X Serien X-Serien från AMStech representerar deras mest högteknologiska maskiner. Maskiner byggda för tungt bruk, med elektronik som utvecklats "in-house". Till skillnad från AMStech standardmaskiner samt deras L-serie, så kommer X-serien med t.ex. linjärmotorer på X och Y, glasskalor på X och Y, 17" pekskärm, TFC krets, 20kg jumbospole, DTC temperaturkontroll och 0.1 mm trådenhet som standard. |
Informationsblad - AMStech X-Series trådgnistar
| Modell | AW5X |
| X, Y matning | 560 x 360 mm |
| U, V, Z matning | 100 x 100 x 300 mm |
| Max storlek, arbetsstycke | L950 x W650 x H300 mm |
| Max vikt, arbetsstycke | 500 kg |
| Y, Y snabbmatning | 1500 mm/min |
| Motorer | AC Servo motor på Z Linjärmotor på X, Y |
| Tråddiameter | 0.1 - 0.3 mm dia |
| Trådmatning | 300 mm/s |
| Trådspänning | 200 - 2500 gf |
| Vinkel/Lutning | +- 21° / 100 mm (Brett munstycke, DA+DB = 15 mm) |
| Nettovikt med PSU | 5300 kg + 320 kg |
| CNC Power Supply | |
| Urladdningskrets | MOS Transistor |
| Max ampere | 30 A |
| Datainmatning | Tangentbord / Pekskärm / Ethernet |
| Strömkrav | 220 V +-5% / 3-fas / 50-60 hz |
| Minne | RS232 + USB |
| Minneskapacitet | 512 MB |
| Skärm | 17" TFT |
| Mätupplösning | 0.1 um |
| Kontrollsystem | Stängd loop |
| Max programmerbart värde | +- 9999.999 |
| Dielektrisk tank | |
| Filtermaterial | Pappersfilter, 3 st |
| Ledningskontroll | Automatisk |
| Dielektrisk temperaturkontroll | Automatisk |
| Kapacitet | 900 L |
| Nettovikt | 320 kg |
| Standardtillbehör Automatisk vertikal uppriktningsjigg AWT (Automatisk trådinmatning) 0.1 mm trådenhet 20KG Jumbo spole Funktion för återuppstart vid stopp/brott Linjärmotorer på X, Y Glasskalor för X, Y Nätverksingång USB ingång 17" pekskärm Vattenkylare AC ström OV krets TFC krets 2-i-1 AVR + transformator DTC vattenkontroll Dörröppning nedåt |
Tillval Rundbord, B-axel (6:e axel funktion) 30 KG jumbo trådspole Vattenkylare, inverter typ Automatisk trådkapare Jetstråle för enklare trådinmatning Förlängd Z-axel = 400 mm |
Informationsfilm - AMSTech AWS Serien
| AMStech AW-X Serien X-Serien från AMStech representerar deras mest högteknologiska maskiner. Maskiner byggda för tungt bruk, med elektronik som utvecklats "in-house". Till skillnad från AMStech standardmaskiner samt deras L-serie, så kommer X-serien med t.ex. linjärmotorer på X och Y, glasskalor på X och Y, 17" pekskärm, TFC krets, 20kg jumbospole, DTC temperaturkontroll och 0.1 mm trådenhet som standard. |
Informationsblad - AMStech X-Series trådgnistar
| Modell | AW3X |
| X, Y matning | 370 x 270 mm |
| U, V, Z matning | 100 x 100 x 260 mm |
| Max storlek, arbetsstycke | L750 x W550 x H260 mm |
| Max vikt, arbetsstycke | 400 kg |
| Y, Y snabbmatning | 1500 mm/min |
| Motorer | AC Servo motor på Z Linjärmotor på X, Y |
| Tråddiameter | 0.1 - 0.3 mm dia |
| Trådmatning | 300 mm/s |
| Trådspänning | 200 - 2500 gf |
| Vinkel/Lutning | +- 21° / 100 mm (Brett munstycke, DA+DB = 15 mm) |
| Nettovikt med PSU | 4700 kg + 280 kg |
| CNC Power Supply | |
| Urladdningskrets | MOS Transistor |
| Max ampere | 30 A |
| Datainmatning | Tangentbord / Pekskärm / Ethernet |
| Strömkrav | 220 V +-5% / 3-fas / 50-60 hz |
| Minne | RS232 + USB |
| Minneskapacitet | 512 MB |
| Skärm | 17" TFT |
| Mätupplösning | 0.1 um |
| Kontrollsystem | Stängd loop |
| Max programmerbart värde | +- 9999.999 |
| Dielektrisk tank | |
| Filtermaterial | Pappersfilter, 2 st |
| Ledningskontroll | Automatisk |
| Dielektrisk temperaturkontroll | Automatisk |
| Kapacitet | 700 L |
| Nettovikt | 280 kg |
| Standardtillbehör Automatisk vertikal uppriktningsjigg AWT (Automatisk trådinmatning) 0.1 mm trådenhet 20KG Jumbo spole Funktion för återuppstart vid stopp/brott Linjärmotorer på X, Y Glasskalor för X, Y Nätverksingång USB ingång 17" pekskärm Vattenkylare AC ström OV krets TFC krets 2-i-1 AVR + transformator DTC vattenkontroll Dörröppning nedåt |
Tillval Rundbord, B-axel (6:e axel funktion) 30 KG jumbo trådspole Vattenkylare, inverter typ Automatisk trådkapare Jetstråle för enklare trådinmatning Förlängd Z-axel = 400 mm |
Informationsfilm - AMSTech AWS Serien

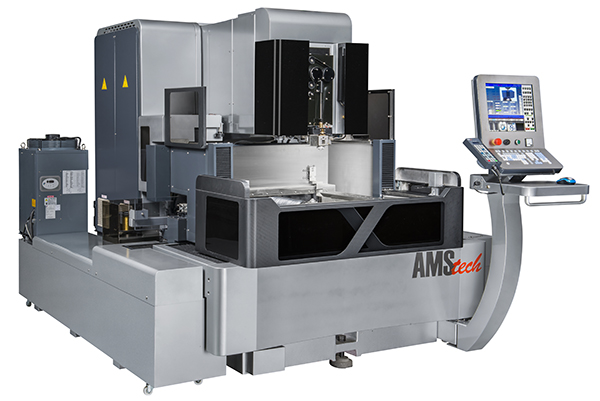

| AMStech AW-X Serien X-Serien från AMStech representerar deras mest högteknologiska maskiner. Maskiner byggda för tungt bruk, med elektronik som utvecklats "in-house". Till skillnad från AMStech standardmaskiner samt deras L-serie, så kommer X-serien med t.ex. linjärmotorer på X och Y, glasskalor på X och Y, 17" pekskärm, TFC krets, 20kg jumbospole, DTC temperaturkontroll och 0.1 mm trådenhet som standard. |
Informationsblad - AMStech X-Series trådgnistar
| Modell | AW6X |
| X, Y matning | 650 x 450 mm |
| U, V, Z matning | 120 x 120 x 300 mm |
| Max storlek, arbetsstycke | L1050 x W750 x H300 mm |
| Max vikt, arbetsstycke | 600 kg |
| Y, Y snabbmatning | 1500 mm/min |
| Motorer | AC Servo motor på Z Linjärmotor på X, Y |
| Tråddiameter | 0.1 - 0.3 mm dia |
| Trådmatning | 300 mm/s |
| Trådspänning | 200 - 2500 gf |
| Vinkel/Lutning | +- 21° / 100 mm (Brett munstycke, DA+DB = 15 mm) |
| Nettovikt med PSU | 5500 kg + 500 kg |
| CNC Power Supply | |
| Urladdningskrets | MOS Transistor |
| Max ampere | 30 A |
| Datainmatning | Tangentbord / Pekskärm / Ethernet |
| Strömkrav | 220 V +-5% / 3-fas / 50-60 hz |
| Minne | RS232 + USB |
| Minneskapacitet | 512 MB |
| Skärm | 17" TFT |
| Mätupplösning | 0.1 um |
| Kontrollsystem | Stängd loop |
| Max programmerbart värde | +- 9999.999 |
| Dielektrisk tank | |
| Filtermaterial | Pappersfilter, 3 st |
| Ledningskontroll | Automatisk |
| Dielektrisk temperaturkontroll | Automatisk |
| Kapacitet | 1100 L |
| Nettovikt | 500 kg |
| Standardtillbehör Automatisk vertikal uppriktningsjigg AWT (Automatisk trådinmatning) 0.1 mm trådenhet 20KG Jumbo spole Funktion för återuppstart vid stopp/brott Linjärmotorer på X, Y Glasskalor för X, Y Nätverksingång USB ingång 17" pekskärm Vattenkylare AC ström OV krets TFC krets 2-i-1 AVR + transformator DTC vattenkontroll Dörröppning nedåt |
Tillval Rundbord, B-axel (6:e axel funktion) 30 KG jumbo trådspole Vattenkylare, inverter typ Automatisk trådkapare Jetstråle för enklare trådinmatning Förlängd Z-axel = 400 mm |
Informationsfilm - AMSTech AWS Serien

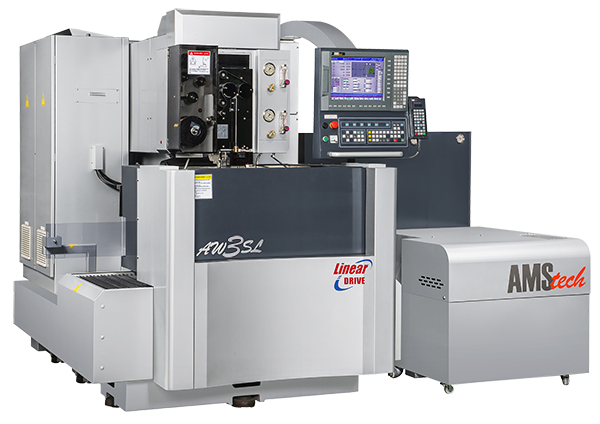

| AMStech AW3SL Högteknologisk maskin från AMStech, för tyngre arbeten. Byggd med material av högsta kvalitet samt elektronik som utvecklats 'in-house'. Finns tillgänglig med linjärmotorer, B-axel, automatisk intrådning vid trådbrott samt granitbord. |
Informationsblad - AMStech trådgnistar
| Modell | AW3SL |
| X, Y matning | 370 x 270 mm |
| U, V, Z matning | 100 x 100 x 260 mm |
| Max storlek, arbetsstycke | L750 x W550 x H260 mm |
| Max vikt, arbetsstycke | 400 kg |
| Y, Y snabbmatning | 800 mm/min |
| Motorer | AC Servo motor / Linjärmotor (Tillval) 17 bit / 130.000 puls |
| Tråddiameter | 0.15 - 0.3 mm dia |
| Trådmatning | 300 mm/s |
| Trådspänning | 200 - 2500 gf |
| Vinkel/Lutning | +- 21° / 100 mm (Brett munstycke, DA+DB = 15 mm) |
| Nettovikt med PSU | 4600 kg + 280 kg |
| CNC Power Supply | |
| Urladdningskrets | MOS Transistor |
| Max ampere | 30 A |
| Datainmatning | Tangentbord / Pekskärm (Tillval) / Ethernet |
| Strömkrav | 220 V +-5% / 3-fas / 50-60 hz |
| Minne | IDE Kortläsare + CF kort + USB (Tillval) |
| Minneskapacitet | 128 MB |
| Skärm | 15" TFT |
| Mätupplösning | 0.1 um |
| Kontrollsystem | Stängd loop |
| Max programmerbart värde | +- 9999.999 |
| Dielektrisk tank | |
| Filtermaterial | Pappersfilter, 2 st |
| Ledningskontroll | Automatisk |
| Dielektrisk temperaturkontroll | Automatisk |
| Kapacitet | 700 L |
| Nettovikt | 250 kg |
| Standardtillbehör Automatisk vertikal uppriktningsjigg AWT (Automatisk trådinmatning) Nätverksingång Vattenkylare AC ström OV krets USB ingång TFC krets 0.1 mm trådenhet X&Y glasskalor 2-i-1 AVR + transformator |
Tillval Rundbord, B-axel (6:e axel funktion) Skjutdörr 30 KG jumbo trådspole Granitbord DTC vattenkontroll Vattenjetstråle Pekskärm Automatisk trådkapare X&Y linjärmotorer Z-axelförlängning = 400 mm Dielektrisk nivå = 400 mm |
Informationsfilm - AMSTech AWS Serien
| AMStech AW5SL Högteknologisk maskin från AMStech, för tyngre arbeten. Byggd med material av högsta kvalitet samt elektronik som utvecklats 'in-house'. Finns tillgänglig med linjärmotorer, B-axel, automatisk intrådning vid trådbrott samt granitbord. |
Informationsblad - AMStech trådgnistar
| Modell | AW5SL |
| X, Y matning | 560 x 360 mm |
| U, V, Z matning | 100 x 100 x 300 mm |
| Max storlek, arbetsstycke | L950 x W650 x H300 mm |
| Max vikt, arbetsstycke | 500 kg |
| Y, Y snabbmatning | 800 mm/min |
| Motorer | AC Servo motor / Linjärmotor (Tillval) |
| Tråddiameter | 0.15 - 0.30 mm |
| Trådmatning | 300 mm/s |
| Trådspänning | 200 - 2500 gf |
| Vinkel/Lutning | +- 21° / 100 mm (Brett munstycke, DA+DB = 15 mm) |
| Nettovikt med PSU | 5200 kg + 320 kg |
| CNC Power Supply | |
| Urladdningskrets | MOS Transistor |
| Max ampere | 30 A |
| Datainmatning | Tangentbord / Pekskärm (Tillval) / Ethernet |
| Strömkrav | 220 V +-5% / 3-fas / 50-60 hz |
| Minne | IDE Kortläsare + CF kort + USB (Tillval) |
| Minneskapacitet | 128 MB |
| Skärm | 15" TFT |
| Mätupplösning | 0.1 um |
| Kontrollsystem | Stängd loop |
| Max programmerbart värde | +- 9999.999 |
| Dielektrisk tank | |
| Filtermaterial | Pappersfilter, 3 st |
| Ledningskontroll | Automatisk |
| Dielektrisk temperaturkontroll | Automatisk |
| Kapacitet | 900 L |
| Nettovikt | 320 kg |
| Standardtillbehör Automatisk vertikal uppriktningsjigg AWT (Automatisk trådinmatning) Nätverksingång Vattenkylare AC ström OV krets USB ingång TFC krets 0.1 mm trådenhet X&Y glasskalor 2-i-1 AVR + transformator |
Tillval Rundbord, B-axel (6:e axel funktion) Skjutdörr 30 KG jumbo trådspole Granitbord DTC vattenkontroll Vattenjetstråle Pekskärm Automatisk trådkapare X&Y linjärmotorer Z-axelförlängning = 400 mm Dielektrisk nivå = 400 mm |
