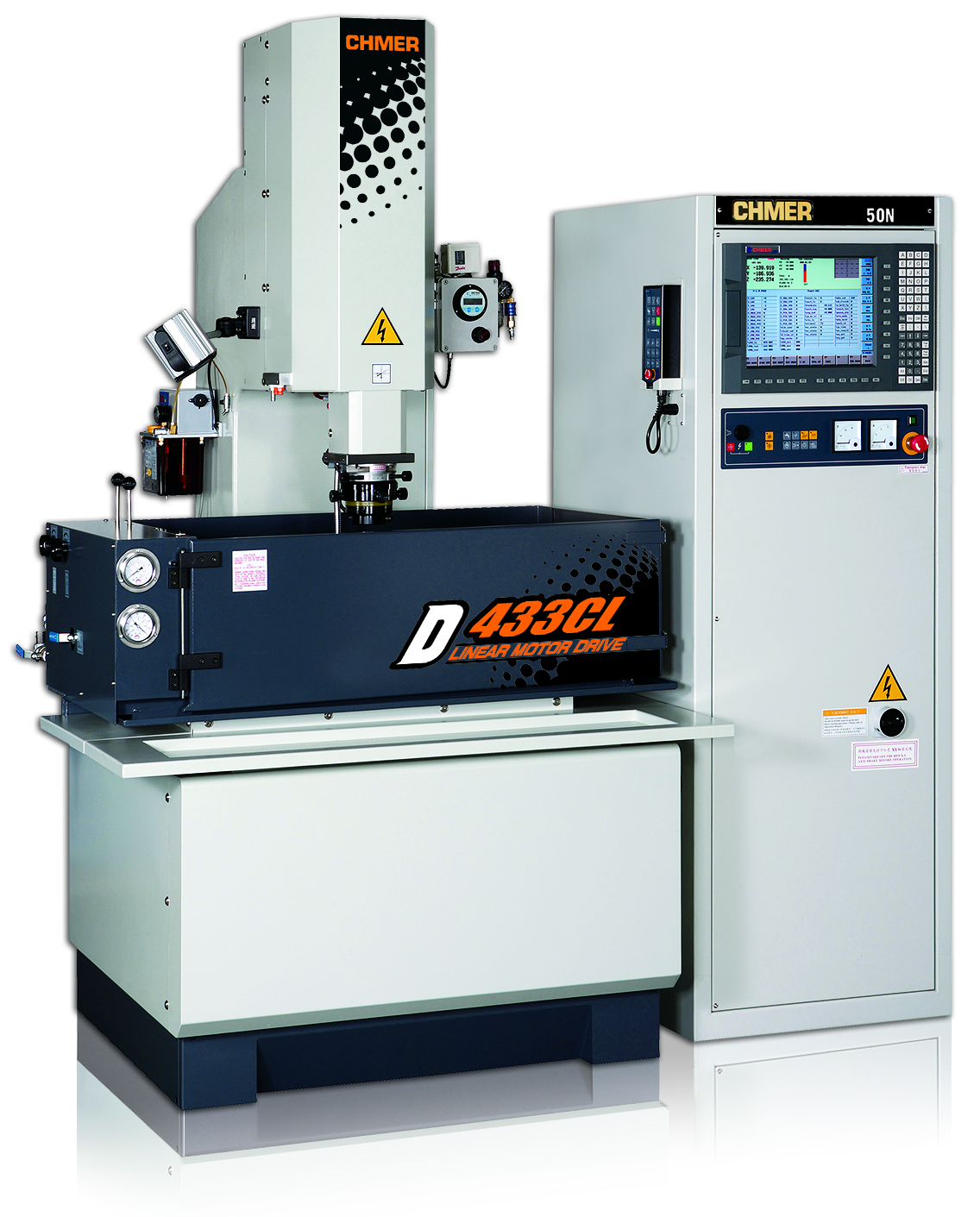

Chmer D322CL och D433CL sänkgnistar med linjärmotor! Nya D serien från Chmer! Användarvänligt gränssnitt Med dialogprogrammering för att snabbt komma igång med tillverkningen. Nya generationens kretsar Bättre kontroll av bearbetningsparamatrarna möjliggör bearbetning av en större mängd material. Mer precis kontroll av gnistningen ger finare ytor. Luftdämpad spindel. Patenterad! Linjärmotorstyrd och luftdämpad spindel ger bättre resultat på små och djupa hål, räfflor och liknande bearbetningar. Effektiv linjärmotor. Patenterad! Linjärmotor som utvecklats och tillverkas in-house för ökad positioneringsprecision, lägre slitage och längre livstid. Utöver detta kan rörelsen fram och tillbaka ökas upp till 18 m/min, nästan 10 gånger snabbare än konventionell kulskruv! För bearbetning där många små rörelser krävs, så kan bearbetningstiden reduceras med upp till 35%! SAC krets för tungsten-karbider. Patenterad! En speciellt utvecklad krets för upp till 2 gånger mer effektiv bearbetning i tungsten-karbider, samt 15% lägre elektrodslitage än standardutförandet.

Informationsblad - Chmer D Series sänkgnistar

Specifikationer	D322CL	D433CL
Bordsstorlek	500 x 300 mm	650 x 400 mm
Tankstorlek	770 x 500 x 300 mm	1000 x 610 x 300 mm
Max arbetstyckstorlek	720 x 450 x 190 mm	950 x 560 x 250 mm
Bordsmatning, X & Y	300 x 200 mm	400 x 300 mm
Z axel matning	250 mm	250 mm
X, Y och Z drift	X & Y med AC servomotor Z med linjärmotor	Y & Y med AC servomotor Z med linjärmotor
Avstånd, Z till bord	250 - 500 mm	250 - 550 mm
Max elektrodvikt	20 kg	30 kg
Max styckesvikt	300 kg	350 kg
Yttermått, maskin	1040 x 1470 x 2000 mm	1260 x 1600 x 2175 mm
Nettovikt	1400 kg	1600 kg
Luftkrav	6 kg/cm3	6 kg/cm3
Dielektrisk tank	D434	D434
PSU enhet	50N	75N
Max bearbetningström	50A	75A
Max strömkrav	5 KVA	6 KVA
Elektrodslitage	0.2%	0.2%
Max ytfinhet	0.25 Ra/um	0.25 Ra/um
Yttermått, PSU	620 x 850 x 1860 mm	620 x 850 x 1860 mm
Vikt	180 kg	220 kg
Dielektrisk tank	D434	D434
Volym	390 L	390 L
Filter	Pappersfilter	Pappersfilter
Pumpeffekt	0.5 HP	0.5 HP
Vikt	80 kg	80 kg
Yttermått	1400 x 800 x 430 mm	1400 x 800 x 430 mm
Optioner	D322CL 3 positions verktygsväxlare Magnetisk bas Automatisk tankfyllning/tömning B-axel SAC krets Oljekylare Booster	D433CL 3 positions verktygsväxlare  4 positions verktygsväxlare B-axel C-axel Magnetisk bas Automatisk tankfyllning/tömning SAC krets Oljekylare Booster

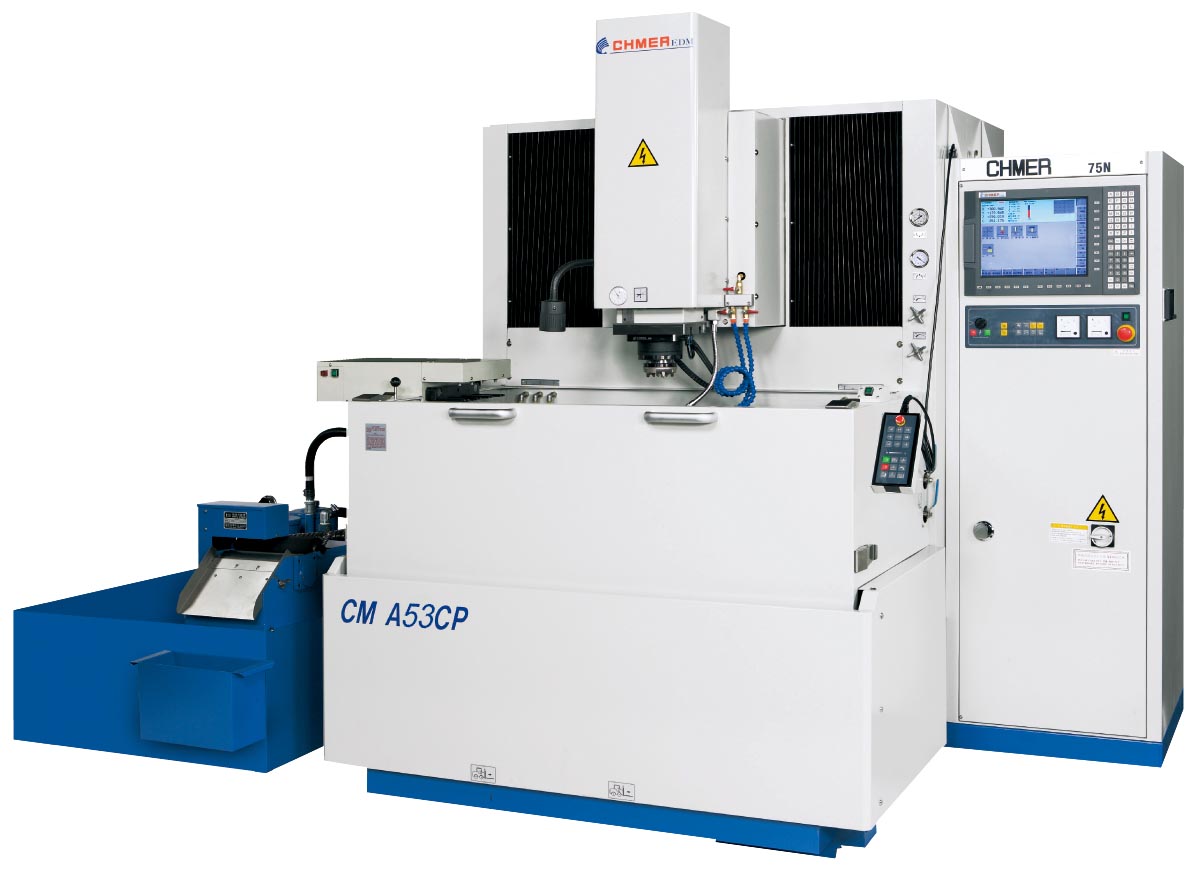

Chmer CMA43CP, CMA53CP och CMA64CP sänkgnistar. CMA serien från Chmer! Del av Chmers CE märkta utbud av sänkgnistar. Med funktioner som t.ex. dialogprogrammering, hundratals förinställda parametrar för alla tänkbara gnistbara material, PC-baserad CNC kontroll, lättanvänd programmering, Chmers egna E-kod funktion för 3-axlig bearbetning utan svår programmering, linjära mätskalor, högprecisionskulskruv på alla axlar, 15" TFT skärm, RS232 och nätverksanslutning och mycket till. Tillvalet C-axel och automatisk verktygsväxlare möjliggör helautomatisk bearbetning. För komplett information, se informationsbladet nedan!

Informationsblad - Chmer CMA Series sänkgnistar

Modell	CM A43C/P	CM A53C/P	CM A64C/P
Bordsstorlek	650x400 mm	650x400 mm	800x500 mm
Tankstorlek	1100x640x400 mm	1100x640x400 mm	1350x740x450 mm
Bordsmatning X, Y	400x300 mm	500x350 mm	600x400 mm
Huvudmatning Z	300 mm	350 mm	350 mm
Avstånd, huvud till bord	320-620 mm	300-650 mm	300-650 mm
Max elektrodvikt	60 kg	100 kg	100 kg
Max styckvikt	1000 kg	1000 kg	1500 kg
Yttermått	1910x1800x2280 mm	1910x1800x2290 mm	2185x1950x2370 mm
Vikt	2150 kg	2230 kg	3000 kg
Bästa ytjämnhet	0.25 / 0.15 um/Ra	0.25 / 0.15 um/Ra	0.25 / 0.15 um/Ra
Dielektrisk tank	DA43 / DA43P	DA53 / DA53P	DA64 / DA64P
PSU	50N	75N
Max arbetsström	50 A	75 A
Max strömkrav	5 KVA	6 KVA
Elektrodslitage	0.2 %	0.2 %
Yttermått	Inbyggd	Inbyggd
Vikt	Inbyggd	Inbyggd
Dielektrisk tank	DA43/DA43P	DA53/DA53P	DA64/DA64P
Volym	480 / 414 L	480 / 414 L	635 / 672 L
Filtermetod	Pappersfilter	Pappersfilter	Pappersfilter
Motoreffekt Vikt	0.5 HP Inbyggd	0.5x2 HP Inbyggd	0.75 HP Inbyggd
Yttermått	Inbyggd	Inbyggd	Inbyggd

Informationsfilm - CHMER Profilvideo

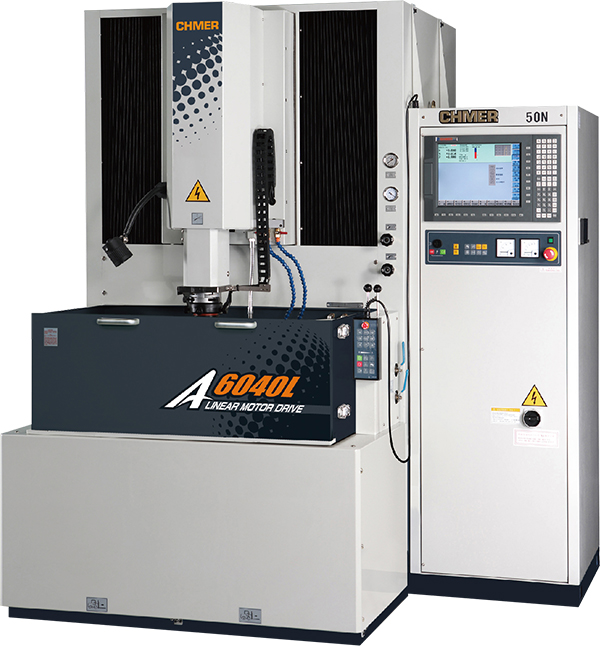

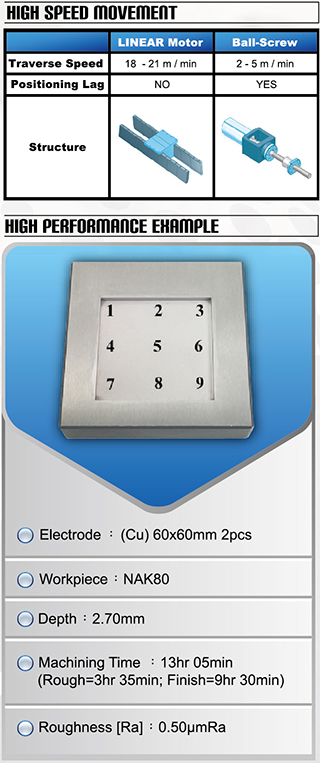

3-axling EDM sänkgnist med linjärmotorer, från Chmer! Ny serie och design för 2015! Kompakt design All-in-one design som tar upp 10% mindre utrymme jämfört med tidigare modeller. Linjärmotorer på X, Y och Z Mycket hållfast kolumnstruktur med linjärmotorer på X, Y och Z som ger hög hastighet och glappfri högprecisionsbearbetning. Luftdämpad spindel Skärhastigheten kan ökas med upp till 4x tack vare att linjärmotor och pneumatiskt dämpad spindel används.  Användarvänlig Som standard används en kombination av E-koder (Macron för alla vanliga operationer) och dialogprogrammering för att snabbt komma igång med bearbetningen. SAC (Super-hard Alloy Circuit) krets Möjliggör bearbetning av tungsten-karbider med upp till 2 gånger högre effektivitet och 15% lägre elektrodförslitning jämfört med konventionella metoder.

Modell	A5030L	A6040L
Bordsstorlek	650 x 400	800 x 500
Tankstorlek	1100 x 640 x 400	1200 x 740 x 450
Max styckestorlek	850 x 550 x 300	1050 x 700 x 300
Matningsområde, X Y	500 x 350	600 x 400
Matningsområde, Z	300	350
Motortyp, X Y Z	Linjärmotor	Linjärmotor
Avstånd, bord till spindel	300 - 600	250 - 600
Max elektrodvikt	30 kg	50 kg
Max styckesvikt	1000 kg	1500 kg
Maskinmått	1860 x 1650 x 2220	2100 x 2150 x 2260
Nettovikt	2230 kg	3000 kg
Tryckluft	6 kgf/cm2	6 kgf/cm2
Dielektrisk tank	DA53	DA64

Strömenhet	50N	75N
Max bearbetningsström	50 A	75 A
Max strömförbrukning	5 KVA	6 KVA
Elektrodslitage	0.2 %	0.2 %
Bäst ytfinhet	0.25 um/Ra	0.25 um/Ra
Enhetsmått	Inbyggd	Inbyggd
Vikt	Inbyggd	Inbyggd
Dielektrisk tank	DA53	DA64
Volym	480 L	635 L
Filter	Pappersfilter	Pappersfilter
Motorkraft	0.5 HP	0.5 HP
Vikt	Inbyggd	Inbyggd
Enhetsmått	Inbyggd	Inbyggd

Optioner

3 positioners ATC

4 positioners ATC

C-axel

Magnetisk bas

Automatisk uppfyllning och dränering

B-axel

SAC krets

Oljekylare

Chmer / AMStech sänkgnistar från Taiwan, med 35 års erfarenhet av gnistbearbetning!
Sänkgnistarna från CHMER omfattar bl.a. följande storlekar:

Modell	X - Y - Z mm (Matningsområde)

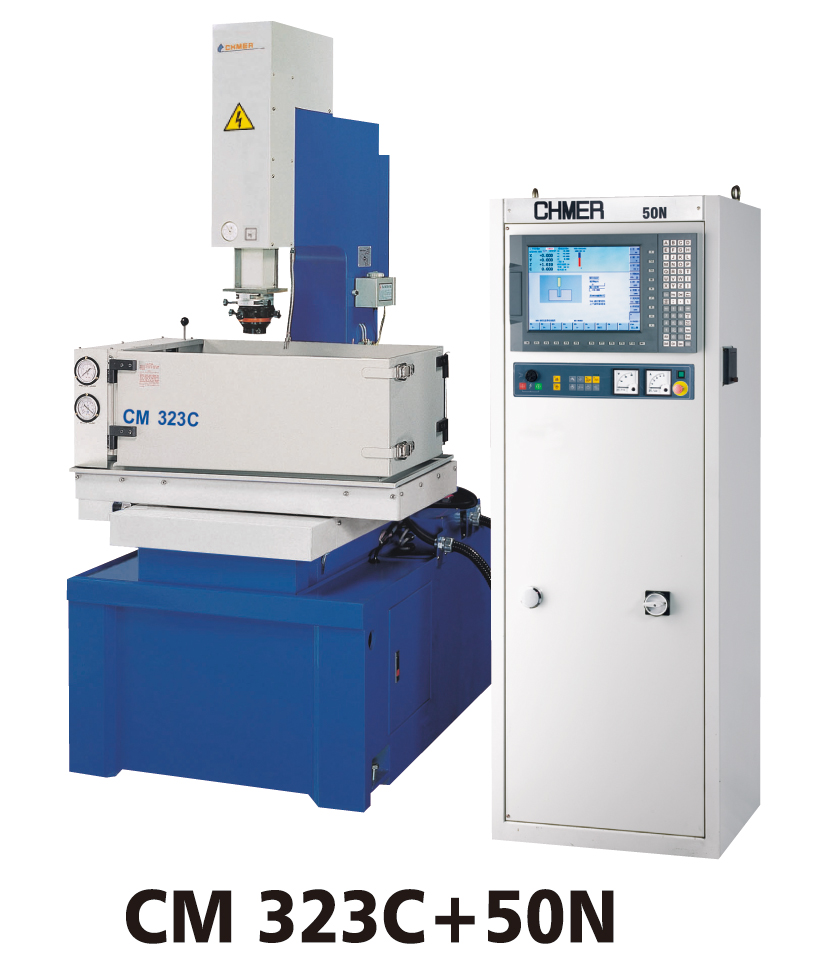

CM323C	300 x 200 x 300
CM434C A5030L  A6040L	400 x 300 x 350 500 x 350 x 300 600 x 400 x 350
CM655C	600 x 500 x 500
CM865C CM1065C CM1265C	800 x 600 x 500 1000 x 600 x 500  1200 x 600 x 500

Standardtillbehör: Pappersfilter, fastspänningskit, verktygslåda, spolmunstycke,
maskinfötter, borrchuck, elektrodhållare, arbetslampa

Tillval: Brandsläckare, magnetisk bas, verktygsväxlare (3R, EROWA, Hirschmann), C-axel
CE märkning, System 3R tillbehör, EROWA tillbehör, rund/tiltbart bord (4:e och 5:e axel), linjärmotor etc.
