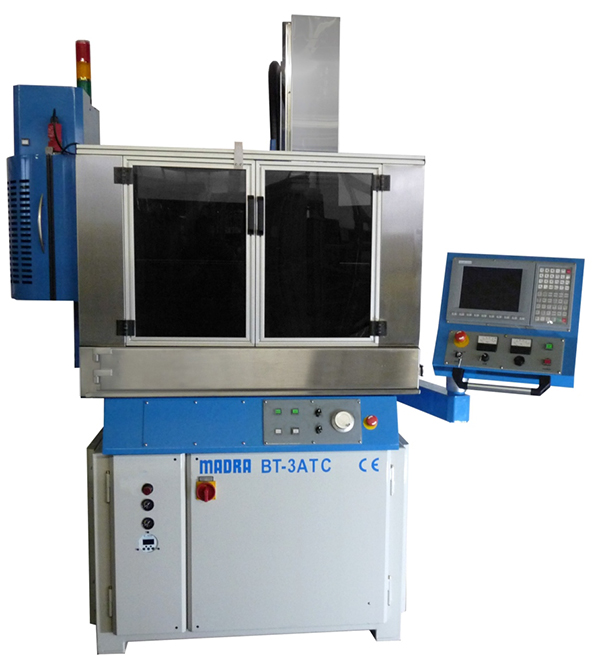

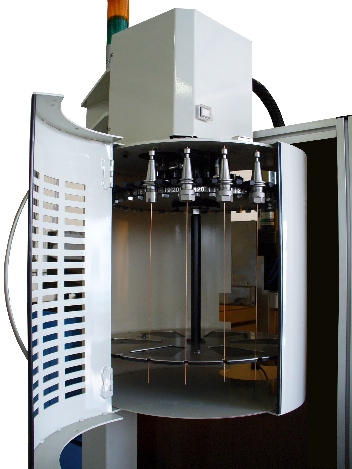

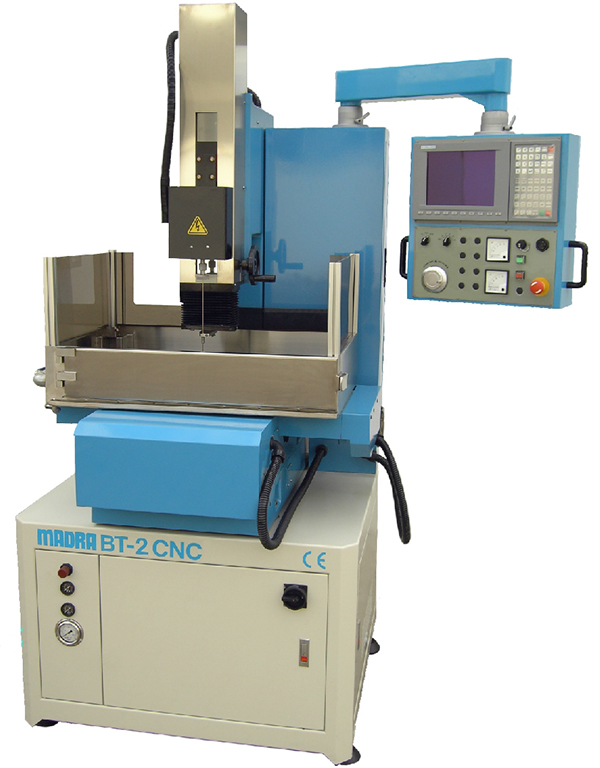

Madra BT-2 serien starthålsgnistar. Består av basmodellen BT2, BT2-CNC med CNC styrning samt BT2-ATC med både CNC styrning och automatisk elektrodväxlare. Steget upp från Madras instegsmodell. För mer krävande, flexibel bearbetning av större stycken. Kan även utrustas med booster, C-box och indexeringsbord för ännu mer krävande arbeten! ATC modellen har elektrodväxlare med 12 platser.

Informationsblad - Madra BT-2

Informationsblad - Madra BT-2 CNC

Informationsblad - Madra BT-2 ATC

Modell	BT2	BT2-CNC	BT2-ATC
Uppspänningsyta	600x300 mm	600x300 mm	600x300 mm
Max styckeshöjd	350 mm	350 mm	350 mm
Stänkskydd, höjd	475 mm	-	-
X-matningsområde	350 mm	350 mm	350 mm
Y-matningsområde	250 mm	250 mm	250 mm
Z-axel, servostyrd, matningsområde	330 mm	330 mm	330 mm
W-axel matningsområde	200 mm	200 mm	200 mm
Digital måttvisning	0.005 mm	0.005 mm	0.005 mm
Användbar elektrodlängd 300 / 400 mm	200/320 mm	200/320 mm	200/320 mm
Max styckesvikt	300 kg	300 kg	300 kg
Filterenhet	200 liter	200 liter	200 liter
Max maskinhöjd	2100 mm	-	-
Totalvikt	700 kg	950 kg	1050 kg
Strömkrav	3.5 kVA	3.5 kVA	3.5 kVA
Spänning	400 V, 50/60 Hz	400 V, 50/60 Hz	400 V, 50/60 Hz
Lufttillförsel	6 bar	6 bar	6 bar
Funktioner	0.2 - 4 mm elektroder. Motorstyrd W-axel. Servostyrd Z-axel. Mätskalor i glas. Förinställda generator- parametrar för vanliga material. Upp till 400 mm långa. elektroder kan användas. Filterenhet för renhållning  av skärvätskan. (viktigt för små elektroder)	0.2 - 4 mm elektroder. CNC-enhet med  upp till 8 axlar. Positioneringsprogram. Elektronisk handratt. Motorstyrd W-axel. Servostyrd Z-axel. Förinställda generator parametrar för vanliga material. Upp till 400 mm långa elektroder kan användas. Filterenhet för ren- hållning av skär- vätskan. (viktigt för små elektroder)	Elektrodväxlare med 12 platser. CNC-enhet med upp till 8 axlar. Positioneringsprogram. Elektronisk handratt. Motorstyrd W-axel. Servostyrd Z-axel. Förinställda generator parametrar för vanliga material. Upp till 400 mm långa elektroder kan användas. Filterenhet för renhållning av skärvätskan. (viktigt för små elektroder)
Tillval	C-box för bearbetning av hårdmetaller. Booster för bearbetning med elektroder upp till 8 mm. Uppstyrningar för användning av små elektroder. Indexeringsbord.	C-box för bearbetning av hårdmetaller. Booster för bear- betning med elektroder upp till 8 mm. Förlängning av Z-axel. Indexeringsbord.	C-box för bearbetning av hårdmetaller. Booster för bearbetning med elektroder upp till 8 mm. Förlängning av Z-axel. Indexeringsbord.

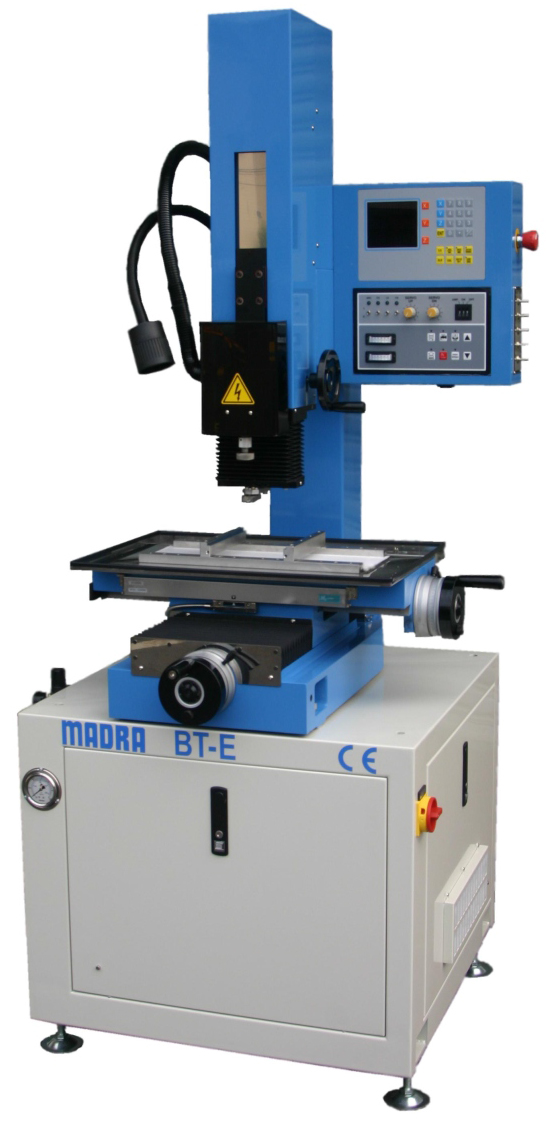

Madra BT-E serien starthålsgnistar. En prisvärd instegsmaskin för starthålsgnistning. Med servostyrd Z-axel, glasskalor, inbyggda generatorparametrar för en mängd material etc. Klarar elektroder från 0.2 till 3 mm.  Tillval C-box för bearbetning av hårdmetaller, uppstyrningar för små elektroder, filterenhet på 200L för att bibehålla vattenkvalitén och prestandan vid användning av små elektroder.

Informationsblad - Madra BT-E serien

Modell	BT-E
Uppspänningsyta	460 x 210 mm
Max styckeshöjd	200 mm
X-matningsområde	325 mm
Y-matningsområde	210 mm
Z-axel, servostyrd, matningsområde	350 mm
Digital måttavläsning	För X, Y och Z
Max elektrodlängd	400 mm
Tank för bearbetningsvätska	20 liter
Max styckesvikt	200 kg
Luftkrav	6 bar
Strömkrav	3.5 kVA
Spänning	400 V, 50/60 Hz
Vikt	600 kg

Heun & Madra EDM borrmaskiner. Tysk tillverkare av EDM borrmaskiner av hög kvalitet och med lång erfarenhet. Från manuella ekonomiska maskiner till fullt CNC-styrda 5-axliga maskiner med robotintegrering för produktion dygnet runt. Heun erbjuder skräddarsydda maskin och mjukvarulösningar samt support via telefon, videokonferans och via direkt uppkoppling till maskinen. Flera maskiner sålda i Sverige, bl.a. tre stycken till Sandvik Coromant!

Klicka här för mer info om deras utbud!

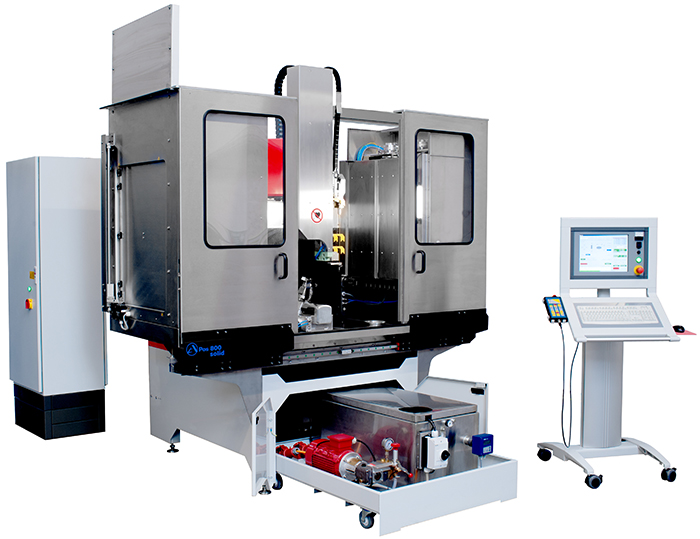

APOS800 från Heun, Tyskland. Snabb CNC styrd hålgnist med PC system. Hög termisk stabilitet, mycket hållfast design som kan ta stora arbetsstyken. Helkapslad design, kompakt konstruktion. 5-axlig bearbetning och möjlighet att integrera robot i systemet för att automatisera produktionen helt.

Teknisk data
Fastspänningsyta	800 x 600 mm
Matningsområde, X Y	800 x 600 mm
Max vikt, arbetsstycke	3000 kg
Maskinmått	1660 x 2460 mm
Maskinvikt	2400 - 3000 kg
Grovjustering av Z	20 - 600 mm
Styrd W-axel, matning	700 mm
Generator
Avverkningshastighet, stål	65 mm/min
Avverkningshastighet, alu	200 mm/min
Elektroddiameter	0,1 - 6,0 mm
Användbar längd	Upp till 800 mm
Optioner Elektrodväxlare, 70 elektroder Diverse indexeringsenheter Elektrodlängd upp till 800 mm Guideväxlare, 12 guider

Funktioner Kontinuerlig beräkning av sträckan, 200 instruktioner per sekund. 10 olika nollpunkter. Automatiska mätcykler. (Kant, hål, hörn etc) Vridbart koordinatsystem för plana och lutande ytor. Dialogprogrammering, programmerbart djup och återgång. Bearbetning av blinda hål. CNC "dry run". Kompensering av X och Z koordinater när 4:e och 5:e axel används. Utökning av funktioner genom byte av kort. Anpassning av mjukvaran efter kundens önskemål. 4:e och 5:e axel finns som option. Kontrolldiagnostik och felsökning via telefon och videosamtal.
