Vertikala
DYNAmach DM2016N
Större maskin för tyngre bearbetning och med större möjligheter. Utökat arbetsområde som tillåter installation av 4:e axel. Utrustad med magasin för 20 verktyg, 12.000 varvtal direktdriven spindel med BT30 kona.
Standardtillbehör:
Automatiskt smörjsystem, kylmedelspump med tank, magasin för 20 verktyg (karuselltyp, BT30), värmeväxlare,
spindelkylare, "rigid tapping", arbetslampa, verktygslåda, manualer och maskinfötter.
Tillval:
ATLM touch-probe, 15 / 24.000 rpm direktdriven spindel, AVR automatisk voltage regulator, oljeskimmer, 4:e axel,
oljedimmuppsamlare, spåntransportör, kylmedel genom spindeln etc.
| Specifikationer | |
| Bord | |
| Bordsstorlek | 620 x 420 mm |
| Bordskapacitet | 250 kg |
| Matningar | |
| X / Y / Z matningsområde | 500 x 400 x 400 mm |
| Avstånd, spindelnos till bord | 200 - 650 mm |
| Spindel | |
| Spindelmotor | 5.5 kW |
| Varvtal | 12.000 rpm |
| Kona | BT30 |
| Axelmotorer | |
| X / Y / Z motorer | 1.5 / 1.5 / 3.5 kW |
| Snabbmatning | 48 m/min |
| Övrigt | |
| Maskinvikt | 2.850 kg |
| Maskinmått, L x B x H | 2.050 x 1.750 x 2.290 mm |
| Lufttryck | 6 - 8 kg/cm2 |
| Strömförbrukning | 15 KVA |
| T-spår, bredd x antal x avstånd | 18 x 3 x 125 mm |

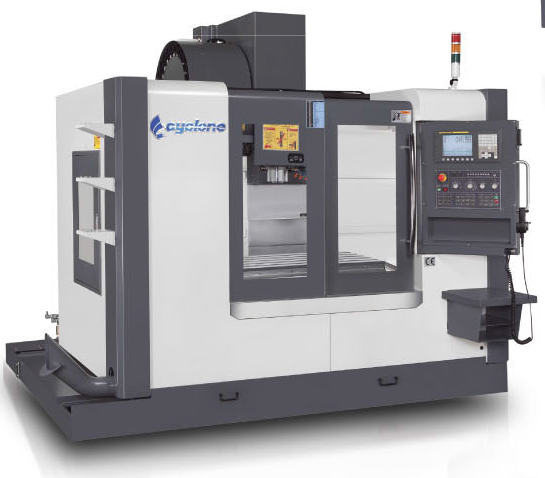

| VMC Serien är en serie fleropar från L&W. Gemensamt för alla fleropar i serien är dess kompakta storlek, styva konstruktion, armlös verktygsväxlare, kollisionsskydd i alla axlar, högpresterande spindlar och kulskruvar (C3 grad), linjära skalor och teleskopiska axelskydd. Alla maskiner kalibreras noggrannt dynamiskt vid spindeln för vibrationsfri operation, med ballbar för att maskinen ska hålla hög precision vid rörelser i X/Y samt med laser för övriga linjära rörelser. Serien börjar med ett område i X på 610 mm och når ända upp till ett arbetsområde på 1100 mm. |
| Standardutrustning Helt omsluten maskin Armlös verktygsväxlare med 16 platser Spånskruv Gängcykel / Rigid tapping Automatisk avstängning, M30 Värmeväxlare för elskåpet Automatiskt smörjsystem Mekanisk struktur för olje och kylmedelseparation Teleskopiska skydd för alla axlar Indikatorlampa Arbetslampa Portabel tryckluftspistol Portabelt spolmunstycke Central Z-axel motvikt Balansskruvar och maskinfötter Verktygslåda Manualer (Användning, elschema etc) |
Tillval Fagor, Mitsubishi eller Siemens kontroll Programmerbar renblåsning av spindeln Programmerbar kylmedelstillförsel till munstycken i en ring runt spindeln. #40 Spindel med 10.000 / 12 / 15 eller 18k rpm Direktdriven spindel Oljekylare för spindel Kylmedelstillförsel genom spindel 24 verktygs armväxlare Spånbortspolare 4/5-axel indexeringsbord Automatisk verktygsinmätning Olja och oljedimmuppsamlare Disk-typ oljeuppsammlare Linjära skalor på axlarna X/Y/Z rull-typ styrbanor |
Mer information om VMC serien finner ni här:
L&W VMC Series

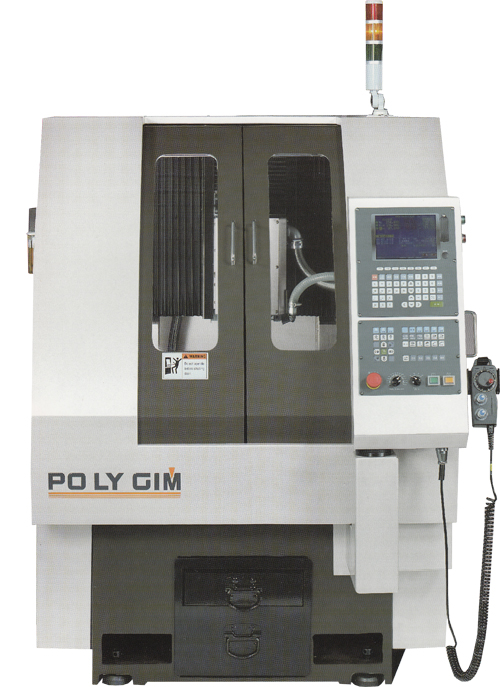

Ett nytt tillskott i Polygims produktutbud. En mycket snabb CNC-gravyrmaskin till ett fantastiskt pris!
| Varvtal, spindel | 30.000 rpm / 60.000 rpm (Tillval) |
| Bordstorlek | 565 x 430 mm |
| Matningsområde, XYZ | 370 x 370 x 200 mm |
| Spännhylsa | 10 mm dia / 6 mm dia (Option) |
| Verktygsstorlek | 10 mm dia / 6 mm dia (Option) |
| Verktygsväxlare, ATC | 10 mm x 8 / 6 mm x 8 (Option) |
| Snabbmatning | 15 eller 30 m/min |
| AC Servo motor | 750W x 3 |
| Spindelkylning | Vattenkyld |
| Upplösning | 0.001 mm |
| Noggrannhet | +- 0.003 |
| Max skärdiameter | 150 mm |
| Max längd | 250 mm |
| Ström | 3-fas, 220V |
| Maskinmått | 1100 x 1200 x 1850 mm |
| Vikt | 1380 kg |
| Tillbehör | Tillval |
| Kylsystem x 1 Handvev x 1 Arbetslampa x 1 Verktygslåda x 1 Spännhylsa x 1 Maskinfötter x 4 Verktygshållare x 1 |
Spindelkylare Oljekylare |
DYNAmach DM1410N
En ny, kompakt fleroperationsmaskin med hög precision. Utrustad med magasin för 8 verktyg, 12.000 varvtal spindel med BT30 kona. Styrs av Mitsubishi M70, även utrustat med "look ahead" för höghastighetsbearbetning av komplexa detaljer och formar.
| Bord | |
| Bordsyta | 400 x 250 mm |
| Bordsbelastning | 60 kg |
| Matningsområde | |
| Matning i X, Y och Z | 350 x 250 x 300 mm |
| Avstånd mellan spindelnos och bord | 70 ~ 370 mm |
| Spindel | |
| Motoreffekt | 2.2 / 3.7 kW (Option) |
| Varvtal | 10.000 / 30.000 rpm (Option) |
| Axelmotorer | |
| X, Y och Z | 0.75 / 0.75 / 1 kW |
| Snabbmatning i XYZ | 10 M/min |
| Övrigt | |
| Vikt | 1.200 kg |
| Mått | 1.600 x 1.300 x 1.900 mm |
| Lufttryck | 6 kg/cm2 |
| Kylmedelspump | 1/8 HP |
| Smörjmedelspump | 150 watt |
| Strömförbrukning | 10 KVA |
Standardutrustning Automatisk smörjning Kylvätskesystem Helkapslad Användar och programmeringsmanual Verktygslåda 8-verktygs armlöst magasin (BT30) Värmeväxlare för elskåpet Balanseringsskruvar och plattor Arbets och statuslampa |
Tillval Elektronisk touch-prob (A.T.L.M) Rundbord 30.000 rpm inbyggd spindel (ISO25) Automatisk spänningsregulator (A.V.R) Spindelkylare Oljedimmavskiljare |
