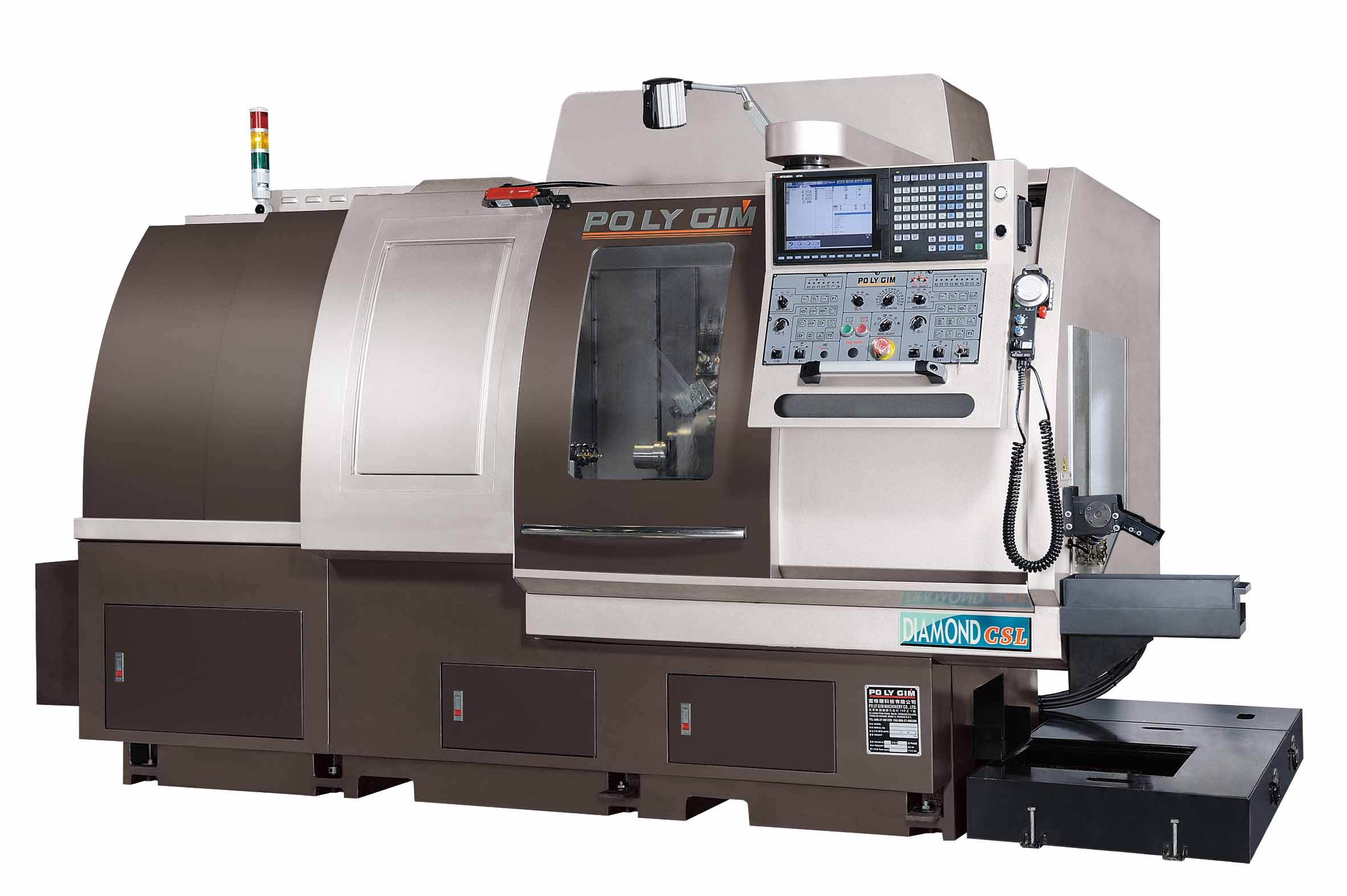

Polygim Diamond CSL 42-2Y
Ett av Polygims flaggskepp!
Dubbla spindlar, bearbetning i 10 olika axlar, revolver med 12st verktygsplatser varav 4 kan utrustas med vridbara, drivna verktyg.
| Y1 | Y2 | |
| Max materialdiameter | 42 mm | 42 mm |
| Max längd | 280 mm | |
| Max borrkapacitet | 30 mm | 30 mm |
| Max gängkapacitet | M16 | M16 |
| Utv. svarvverktyg | 5 st | |
| Utv. svarvverktygsmått | 20 x 20 x 120 mm | |
| Tvärg. drivna verktyg | 4 st | |
| Tvärg. verktygsmått | 16 mm (ER25) | |
| Tvärg. verkt. varvtal | 200 - 6000 rpm | |
| Verktygsrevolver | 12 st | |
| Utv. verktygsmått | 20 x 20 mm | |
| Inv. verktygsmått | 25 mm dia | |
| Max antal utv. verkt. | 6 st | |
| Max antal inv. verkt. | 6 st | |
| Mått, drivna verktyg | 16 mm (ER25) | |
| Max radiell borr/fräs | 12 st | |
| Max axiell borr/fräs | 12 st | |
| Max vridbara verkt. | 4 st | |
| Spindelgenomgång | 42 mm | |
| Varvtal, spindel | 200 - 6000 rpm | |
| Sub-spindel, genomgång | 42 mm | |
| Varvtal, sub-spindel | 200 - 6000 rpm | |
| Max borrdiameter | 30 mm | |
| Max gängdiameter | M16 | |
| Snabbmatning, A axeln | 30 m/min | |
| Snabbmatning, X1 Z1 | 30 m/min | |
| Snabbmatning, Y1 | 30 m/min | |
| Snabbmatn., X2 Y2 Z2 | 30 m/min | |
| Motoreffekt, spindel | 7.5 kW | |
| Motoreffekt, subspindel | 7.5 kW | |
| Motoreffekt, Y1 Y2 | 1.0 kW | 1.0 kW |
| M.Effekt, A X1 X2 Z1 Z2 | 1.0 kW | 1.0 kW |
| Motoreffekt, B | 0.75 kW | |
| Motoreffekt, drivna v. | 1.5 kW | 2.2 kW |
| Motoreffekt, kylpump | 1.5 HP | 1.5 HP |
| Motoreffekt, smörjn. | 25 w | 25 w |
| Centrumhöjd | 960 mm | 960 mm |
| Vikt | 6380 kg | 6380 kg |
| Mått | 3000x1800x1980 | |
| Lufttryck | 5 kg/cm | |
| Lufttillförsel | 10 L/min |
| Standardtillbehör | Tillval | |
| Huvudspindel Sub-spindel C-Axel, (0.001° indexering) Arbetslampa Kylsystem Detaljsensor Precisionsbussning Spåntransportör Spånlåda Bussning för råmaterial 5 st verktygshållare, fyrkant 4 st tvärgående verkt.hållare, driven 3 st universalhållare för revolver, fyrkant 3 st borrhållare för revolver 2 st radiell borr/fräshuvud för revolver 2 st axiell borr/fräshuvud för revolver 1 st 360° B-axel drivet verktyg 1 st radiell borr/fräs dubbelhuvud |
Universell verkt. hållare, fyrkant Borrhållare 360° B-axel verktygshållare Radiell hållare, dubbelhuvud Radiell fräs/borr huvud Axiell borr/fräs huvud |
|

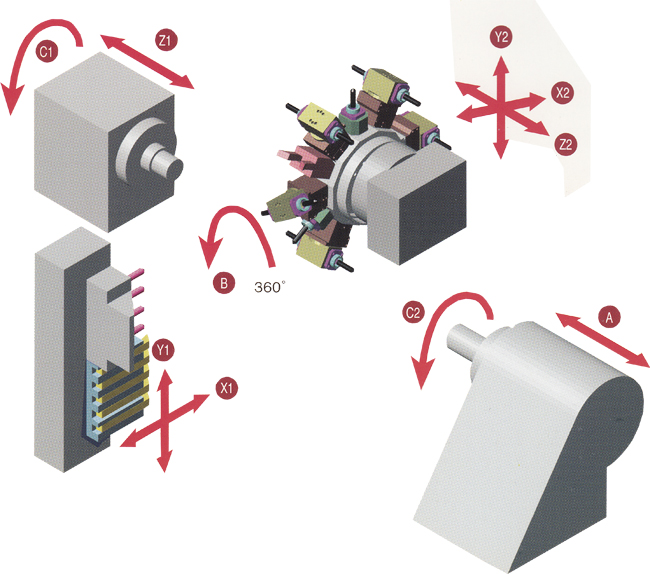

Maskinupplägg
Allmän film om Polygim Diamond CSL serien
