Automatsvarvar

alt
Modell G-25/30/32 HA-DE G-25/30/32 HA-D G-25/30/32 HA-T
Axlar X, Y, Z, C X, Y, Z, C X, Z
Stångkapacitet 25 / 30 / 32mm Lika Lika
Max svarvlängd Stångdiameter x 3 Lika Lika
Spindelhål 34mm Lika Lika
Typ av hylsa 161E / 163E / 164E Lika Lika
Chuckstorlek, 3-tänder 5 tum Lika Lika
Matningsområde, X (Radie/Dia) 340 / 680mm Lika Lika
Matningsområde, Z (Med hylsa) 95mm mellan hylsa och verktygshållarna.
Verktygshållare med 6 platser - - Ja, standard
Effekt, spindelmotor. (Rated/15 min) 2.2KW / 3.7KW Lika Lika
Max varvtal 6,000 RPM Lika Lika
Motor i verktygsväxlaren 1KW / 4,000 RPM 1KW / 4,000 RPM -
Motor i axlarna 0.75KW Lika Lika
Antal drivna hållare, axiella 3 / ER16 - -
Antal drivna hållare, radiella 3 / ER16 4 /ER16 0
Utvändigt verktygsskaft 16 x 16 Lika Lika
Invändigt ER16 Lika Lika
Borrverktyg, skaft diameter 20mm Lika Lika
Maskinens storlek 1,610 x 1,840 x 1,460 mm Lika Lika
Vikt 1,170kg 1,150kg 1,150kg

Standardutrustning Tillval
  • Mitsubishi styrsystem
  • Standardverktyg
  • Kylmedelspump och flödessensor
  • Hydraulisk spännhylschuck
  • Verktyg, specialverktyg ingår ej
  • Verktygshållare
  • Detaljfångare
  • Verktygslåda
  • Syntec styrsystem eller Fanuc system
  • Stångmatare, magasin-typ
  • 5" trebacks hydraulisk chuck
  • Spåntransportör
  • Verktygshållare
  • Extrautrustning/maskin för tillverkning av skruvmejslar/bits
  • 1.5KW / 4000 RPM motor för drivna verktyg
  •  Drivna axiella verktyg, 2 st ER16

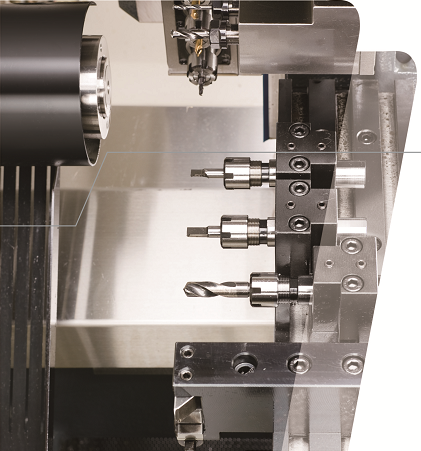

Till höger: Gangtooling med X, Z och Y axel.

Nedan: Gangtooling med servorevolver med 6 verktyg.
