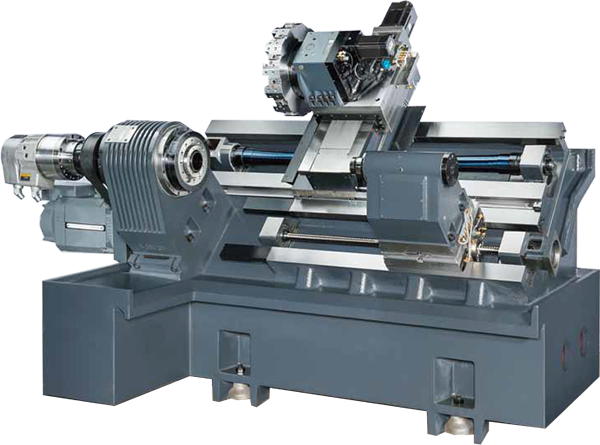

| GeFong G65T Snedbäddssvarv med Mitsubishi styrsystem Kostnadseffektiv, äkta snedbäddsvarv med mycket styv och precis design. Med stångkapacitet upp till och med 75 mm om spänntång används. Servostyrd verktygsväxlare, programmerbar dubbdocka. |
| Modell Arbetsområden |
G-65T |
| Antal axlar | 3 (X, Y och Z) |
| Sving över bädd | 520 mm |
| Sving över sadel | 350 mm |
| Standard bearbetnings dia. | 290 mm |
| Standard bar kapacitet | 65 mm |
| Max bearbetnings dia. | 380 mm |
| Avstånd mellan centrum Matning |
650 mm |
| X-axel matning | 190 50 mm (Standardhållare) |
| Z-axel matning | 610 mm |
| X, Z, B Snabbmatning | Standard: 24, 24, 24 mm/min Mitsubishi: 24, 36, 30 mm/min Fanuc: 32, 48, 40 mm/min |
| Spindel Spindelnos (chuck) |
A2-8 (10") |
| Max. rek. varvtal | 3500 mm |
| Lagergenomgång | 130 mm |
| Spindelgenomgång Spindelmotor |
76 mm |
| Motoreffekt / Kontinuerlig | 11 kW / 15 kW |
| Kontinuerlig hastighet | 6000/7000 rpm (Mitsu./Fanuc) |
| Kontinuerligt vridmoment Axelmotorer |
70 Nm |
| X, Z och B Verktygsväxlare |
2.2 kW / 2.5 kW (Mitsu./Fanuc) |
| Antal positioner | 12 |
| OD verktygsskaft | 25 x 25 mm |
| Borrverktyg Dubbdocka |
40 mm dia |
| Dubbdocka, dia | 110 mm |
| Dubbdocka, matning | 450 mm |
| Dubbdocka, pinolmatning | 100 mm |
| Dubbdocka, kona Övrigt |
MT4 |
| Hydraulmotor | 1.5 kW |
| Kylmedelsmotor | 0.75 kW |
| Kylmedelstank | 100 liter |
| Ström, maxanvändning | 32 KVA (3kW inkl stångmagasin) |
| Strömkrav, medel | 28 KVA |
| Maskinstorlek Vikt |
3702 x 2345 x 2195 mm 5400 kg |
| Standard Verktygssats (För installation, justering av balans etc) Automatiskt smörjsystem Arbetslampa 3-färgs varningslampa Kylmedelspump, tryckgivare Hydraulisk spännhylsechuck Stångmagasinsinkoppling Värmeväxlare för elskåpet Verktygshållare |
Tillval Magasin-typ stångmagasin Hydraulisk backchuck Mjuka eller hårda backar Spåntransportör Toolsetter (Man. eller auto) Detaljfångare Högtryckspump, kylmedel Automatisk pneum. dörr Renblåsningssystem Oljedimmuppsamlare AC för elskåpet |
